Boîte de combinaison photovoltaïque 30 A, 2 entrées et 2 sorties

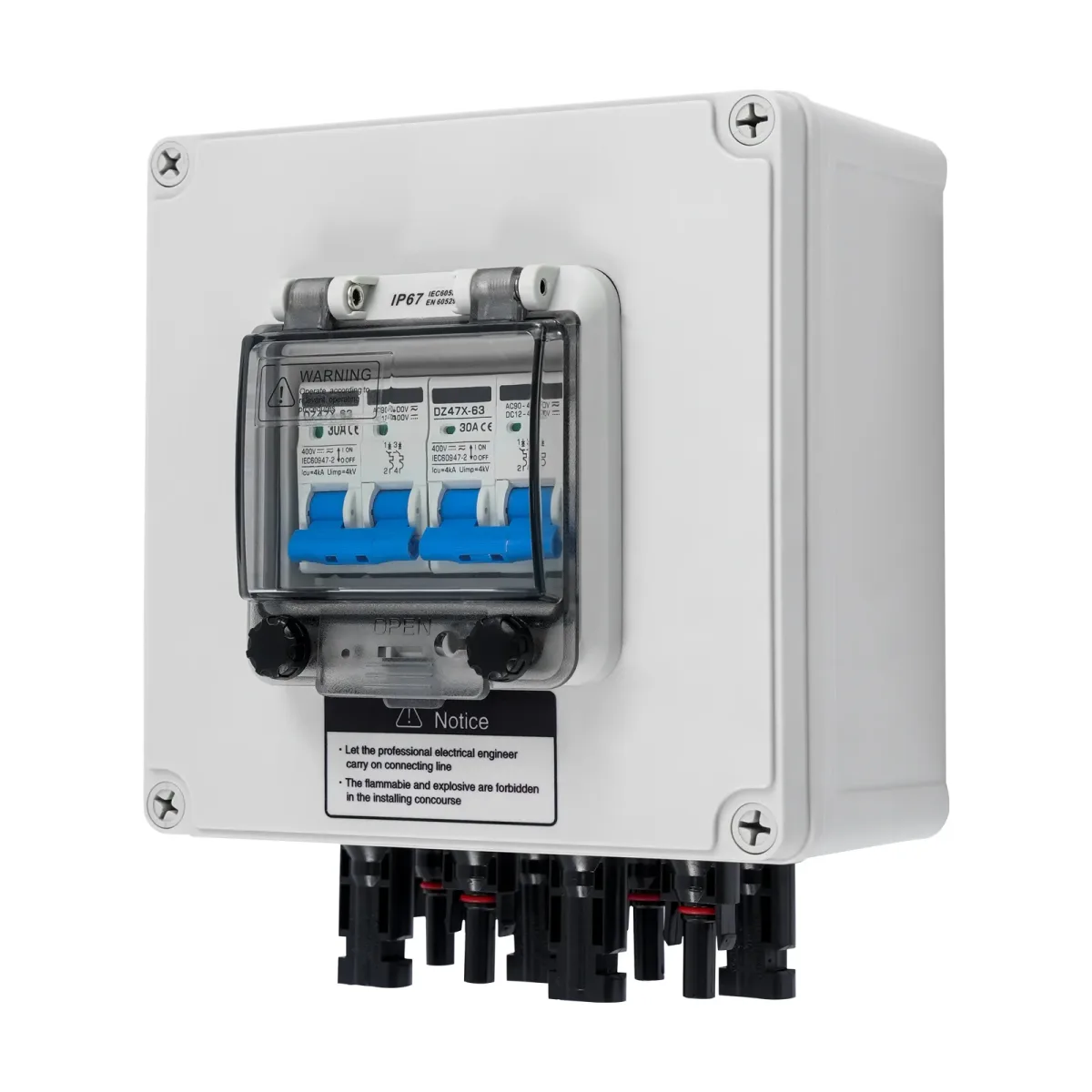

Cette boîte de combinaison photovoltaïque regroupe deux entrées et deux sorties dans un boîtier blanc en PC et caoutchouc. Elle est dotée d'un disjoncteur de 30 A.

Caractéristiques

• Disjoncteur : 30 A
• Entrées : 2 chaînes
• Sorties : 2 chaînes
• Tension nominale : de 12 à 400 V en courant continu
• Indice de protection : IP67
• Dimensions du produit : 215 × 175 × 130 mm
• Poids net : 760 g
• Montage : mural

Conception

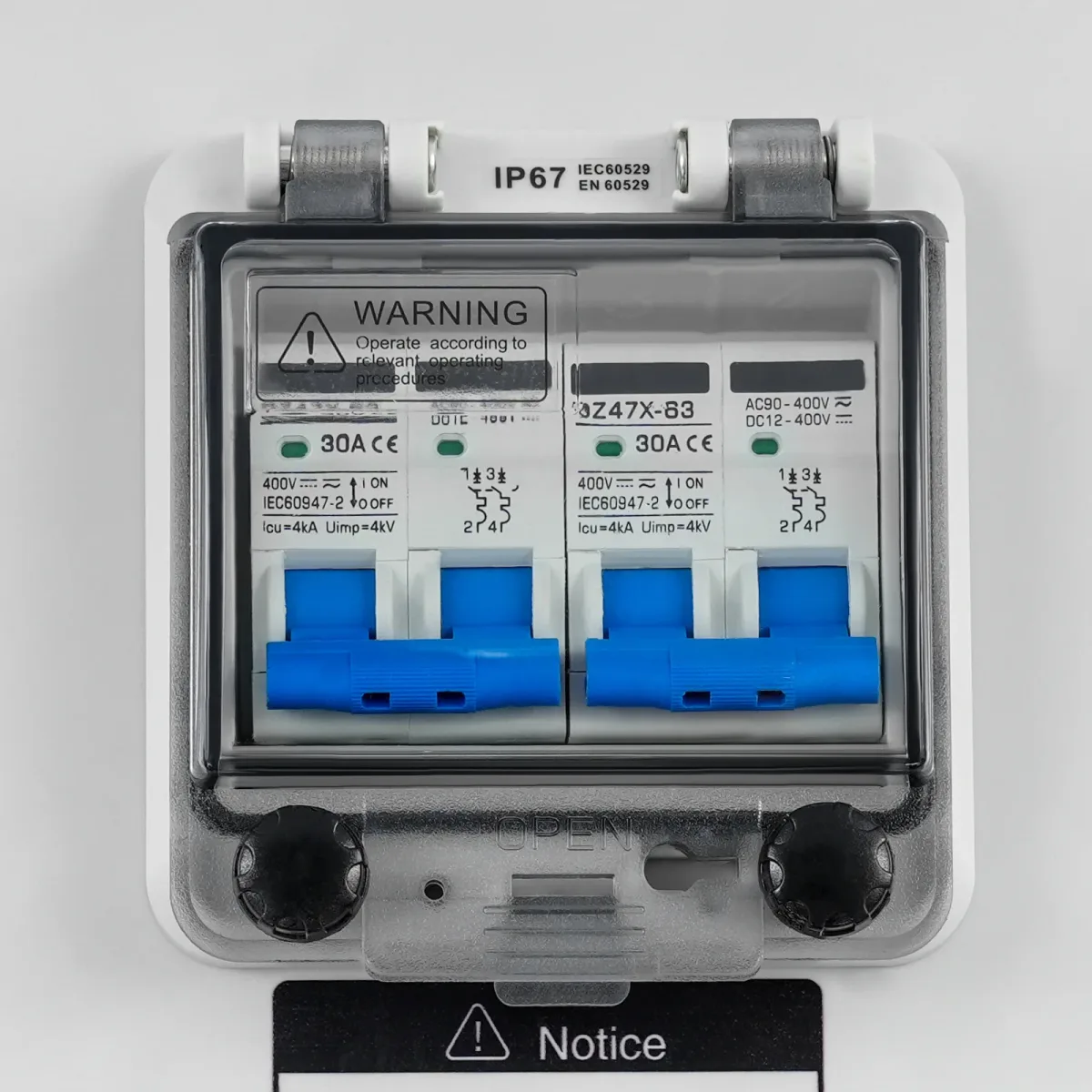

Le couvercle transparent permet de contrôler l'état du disjoncteur sans ouvrir le boîtier. Un joint en caoutchouc assure l'étanchéité à la poussière et à l'eau pour une utilisation en extérieur.

Le boîtier offre deux modes de raccordement : connecteurs solaires à connexion rapide ou bornes. Les vis se serrent à la main.

Il intègre une protection contre les surtensions, les courts-circuits et les surcharges, ainsi qu'une technologie d'extinction d'arc.

Installation

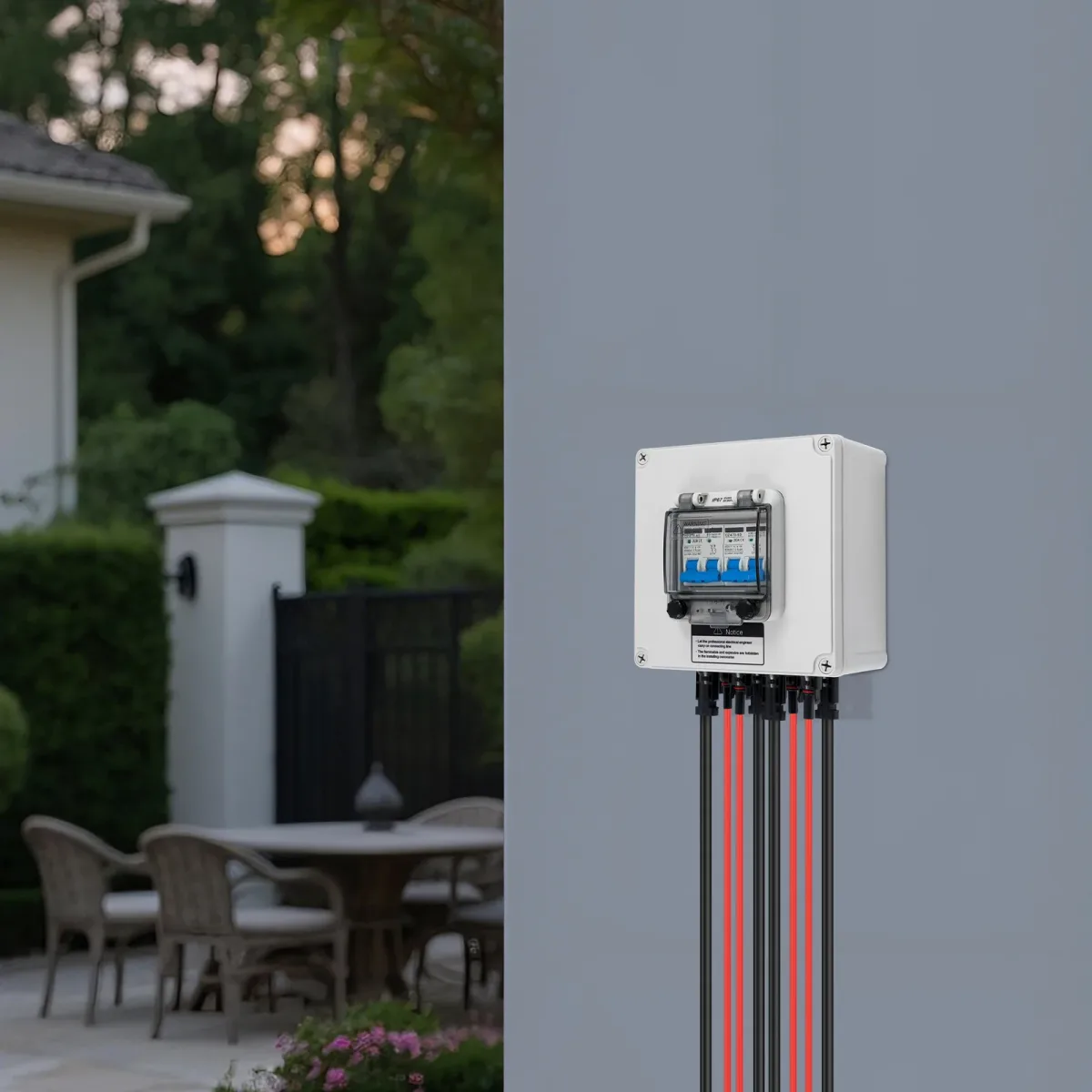

Les trous de montage et les accessoires fournis permettent une fixation murale. Le montage demande un assemblage. Le raccordement des câbles doit être confié à un électricien professionnel.

Le courant maximal de la charge doit rester inférieur à celui du disjoncteur. Tenez les matériaux inflammables et explosifs à l'écart du boîtier.

Usages

Cette boîte protège la sortie de panneaux solaires extérieurs, de camping-cars, de véhicules électriques, de batteries et d'onduleurs. Elle convient aux installations photovoltaïques raccordées au réseau ou hors réseau.

Le lot comprend une boîte de combinaison, un manuel en anglais et les accessoires d'installation.
